工业交换机如何连接PLC、机器人与传感器？

一、PLC、机器人与传感器为什么需要工业网络？

在自动化生产线上，PLC通常承担逻辑控制和设备协调任务，工业机器人负责执行搬运、焊接、装配等动作，而各种传感器则负责采集温度、压力、位置、距离、光电等现场数据。

这些设备并不是独立工作的。

例如，一条自动化产线可能存在这样的数据流：

传感器 → PLC → 机器人 → PLC → HMI/上位机

传感器采集到产品或设备状态后，将数据传递给PLC；PLC根据程序进行逻辑判断，再向机器人发送控制指令；机器人完成动作后，将运行状态反馈给PLC；与此同时，HMI或上位机还需要读取PLC和设备状态。

当设备数量不断增加以后，如何让这些设备稳定、高效地进行数据通信，就成为工业网络设计的重要问题。

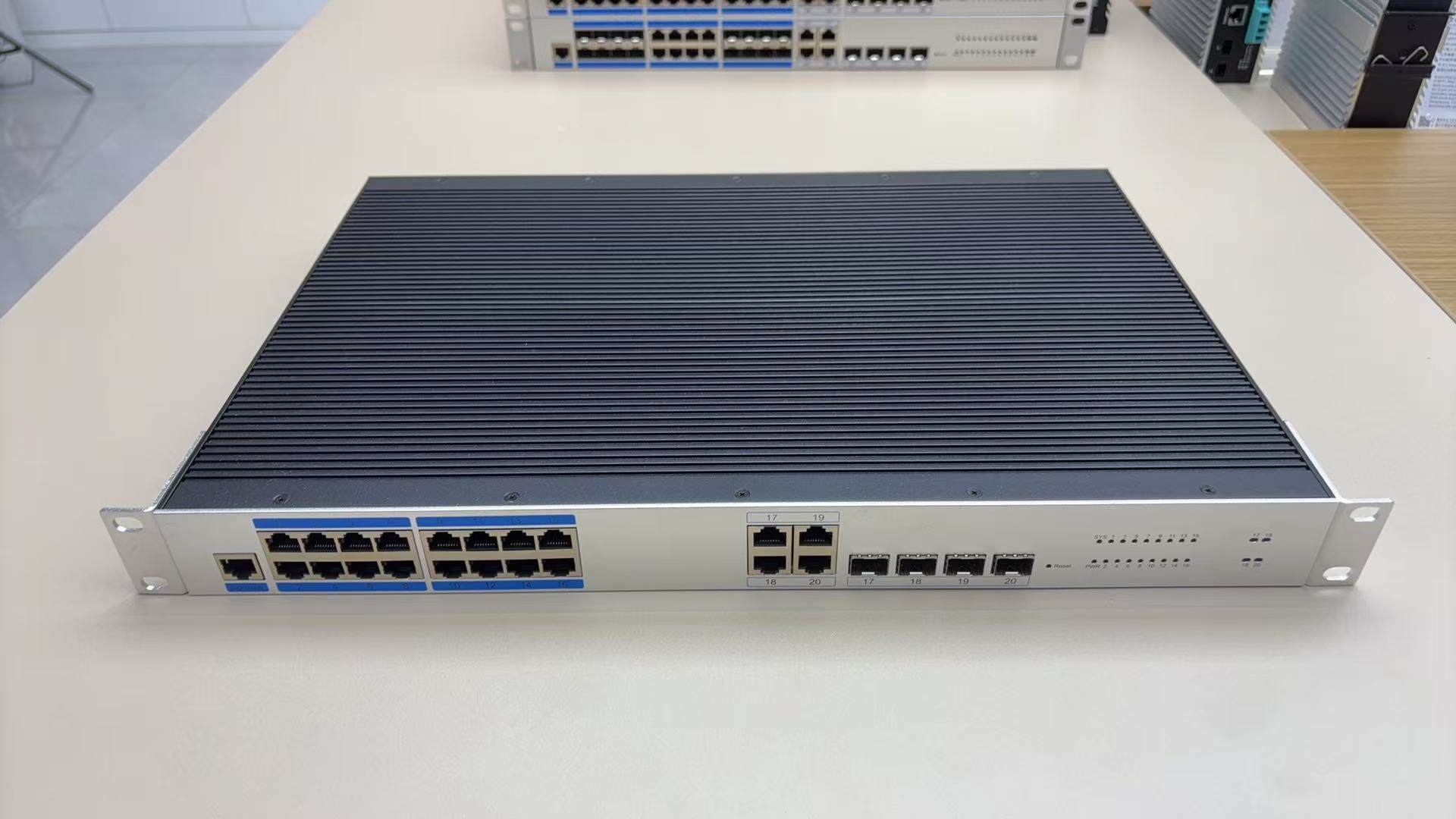

工业交换机的作用，就是为这些以太网设备提供可靠的数据交换通道。

二、工业交换机如何连接PLC？

PLC是工业自动化系统中最常见的网络设备之一。

以采用工业以太网接口的PLC为例，可以直接通过网线连接工业交换机：

PLC → 工业交换机 → HMI/工业电脑/机器人/其他PLC

例如：

             ┌── HMI
             │
PLC ──网线── 工业交换机 ── 机器人
             │
             ├── 工业电脑
             │
             └── 其他PLC

工业交换机负责在不同端口之间转发以太网数据，使PLC能够与其他网络设备进行通信。

在实际应用中，需要根据PLC的通信方式确定网络配置。

常见的工业以太网通信方式包括：

· Modbus TCP

· PROFINET

· EtherNet/IP

· OPC UA相关通信

· TCP/IP

· UDP/IP

· 厂商专用工业以太网协议

因此，在选择工业交换机时，不能只关注“有多少个网口”，还需要确认交换机对实际网络环境的适配能力。

对于简单的PLC设备联网，普通二层交换功能可能已经能够满足需求；而对于规模较大的自动化网络，则可能需要进一步考虑VLAN、QoS、环网冗余、链路聚合、端口镜像以及网络管理等功能。

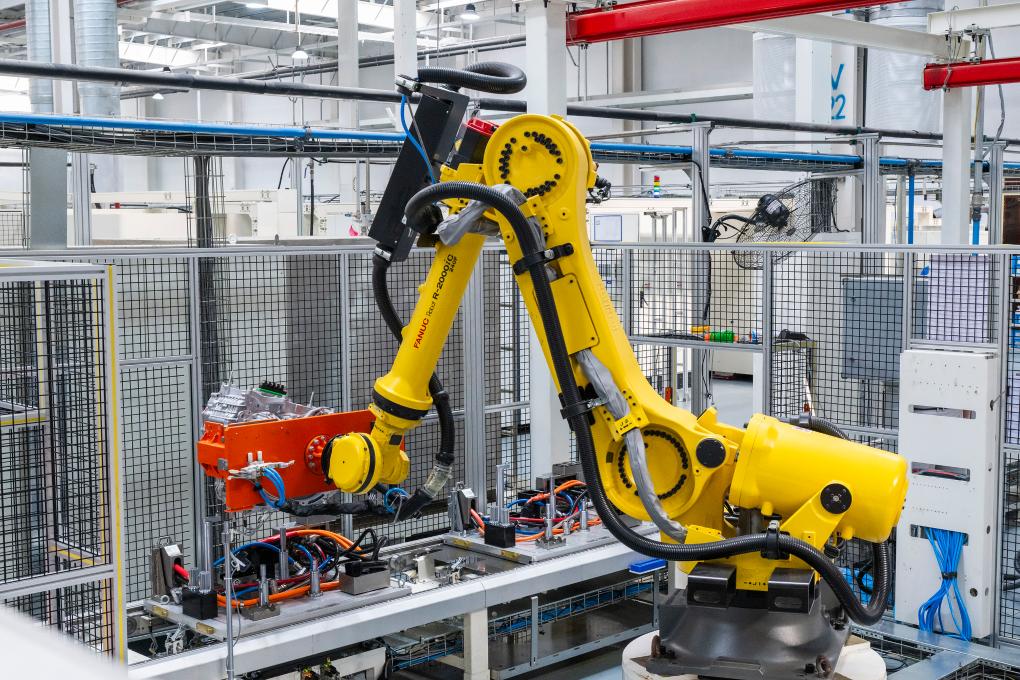

三、工业交换机如何连接工业机器人？

工业机器人同样是智能制造网络中的重要节点。

机器人控制柜通常需要与PLC、HMI、工业电脑、视觉系统以及MES等系统进行数据通信。

一个典型的机器人网络可以设计为：

                 ┌── PLC
                 │
工业机器人 ── 工业交换机 ── HMI
                 │
                 ├── 工业PC
                 │
                 └── 视觉检测系统

在这种架构中，工业交换机并不直接负责机器人运动控制，而是负责网络层面的数据转发，为机器人控制系统与其他设备之间提供通信基础。

例如：

PLC → 交换机 → 机器人控制器

PLC可以向机器人发送启动、停止、任务编号等信息，机器人则可以将运行状态、故障状态、完成信号等反馈给PLC。

如果生产线上同时存在多个机器人，还可以通过工业交换机进行集中连接：

                ┌── Robot 1
                │
                ├── Robot 2
PLC ── 工业交换机 ── Robot 3
                │
                ├── Robot 4
                │
                └── HMI/工业PC

这种方式能够减少点对点布线，使整个生产单元形成统一的工业以太网络。

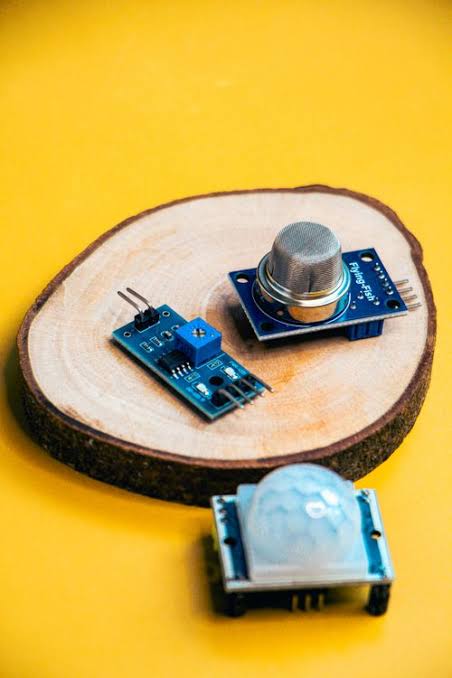

四、传感器如何接入工业交换机？

与PLC和机器人相比，传感器的网络接口类型更加复杂。

传统传感器可能采用：

· 开关量

· 模拟量

· RS-485

· IO-Link

· CAN等接口

这类设备通常不能简单地通过一根网线直接连接普通工业交换机。

而具备工业以太网接口的智能传感器、IO模块或者边缘采集设备，则可以直接或间接接入工业网络。

例如：

温度传感器
      │
      ↓
远程IO模块
      │
      ↓
工业交换机
      │
      ↓
     PLC

或者：

工业传感器
     │
     ↓
工业以太网接口
     │
     ↓
工业交换机
     │
     ├── PLC
     ├── 工业PC
     └── 上位机

因此，在规划网络时，需要先确认现场设备的接口类型，而不是简单地认为“所有传感器都可以直接插到交换机上”。

五、PLC、机器人和传感器如何组成完整网络？

当PLC、机器人和传感器数量增加以后，工业交换机通常会承担一个重要角色：把不同类型的现场设备组织成一个完整的工业网络。

例如，一条智能生产线可以采用如下架构：

                       ┌── 工业PC
                       │
                       ├── HMI
                       │
              ┌────────┴────────┐
              │   汇聚/核心交换机 │
              └────────┬────────┘
                       │
                工业交换机
          ┌────────────┼────────────┐
          │            │            │
         PLC          机器人       视觉系统
          │            │
       远程IO       机器人控制柜
          │
       传感器

在这种架构中，可以根据生产线规模划分为接入层、汇聚层等不同网络层级。

接入层主要连接PLC、机器人、传感器、HMI、工业相机等现场设备。

汇聚层负责将多个生产单元的数据集中起来，再向上连接工业服务器、MES、SCADA或者数据中心网络。

这种分层设计能够让网络结构更加清晰，也方便后期扩展。

六、为什么工业现场需要考虑交换机的工业环境适应能力？

工业交换机与普通办公网络交换机最大的区别之一，并不只是端口数量，而是应用环境。

工业现场可能存在：

· 较大的温度变化

· 振动与冲击

· 电磁干扰

· 粉尘、潮湿等环境因素

· 电源波动

· 长距离光纤通信需求

因此，在生产车间、户外机柜、轨道交通、能源、电力以及其他工业环境中，需要根据实际环境选择具备相应工业设计能力的交换机。

例如，对于设备集中安装在控制柜内的场景，可以重点关注交换机的安装方式、工作温度、电源设计和端口配置。

对于不同车间之间或者控制柜之间的远距离通信，则可以采用光纤接口进行上联。

七、工业交换机如何解决多设备通信带来的网络压力？

随着智能制造的发展，一台交换机连接的设备数量可能越来越多。

例如：

· 8台PLC

· 10台机器人

· 20个远程IO模块

· 多台工业电脑

· 多台工业相机

这些设备同时产生的数据需要通过交换机进行转发。

这时候就不能只看“交换机有几个网口”，还需要关注：

1. 交换容量

交换容量决定交换机整体的数据交换能力。

当设备数量增加、网络流量增大时，需要选择具有足够交换容量的产品。

2. 包转发率

对于工业网络而言，除了带宽之外，还需要关注交换机的包转发能力。

特别是在大量小数据包频繁通信的场景下，包转发性能同样值得关注。

3. 上联接口

如果一台接入交换机连接了大量PLC、机器人、视觉设备，那么多个设备产生的数据最终需要汇聚到上层网络。

因此，可以采用：

千兆设备接入 + 万兆光纤上联

这种方式能够在满足现场设备接入的同时，为汇聚链路提供更大的带宽空间。

八、PLC网络与机器人、视觉网络可以进行隔离吗？

在大型智能工厂中，不同类型的设备并不一定适合全部处于同一个网络广播域。

例如，可以根据业务划分：

工业交换机可以通过VLAN等功能对网络进行逻辑划分。

例如：

              工业交换机
                  │
       ┌──────────┼──────────┐
       │          │          │
     VLAN 10    VLAN 20    VLAN 30
       │          │          │
      PLC       机器人      视觉

这样可以降低不同业务之间的广播影响，并让网络结构更加清晰。

需要注意的是，VLAN本身主要解决网络分段问题，并不等于完整的网络安全策略。如果不同VLAN之间需要进行通信控制，还需要结合ACL、防火墙或其他安全策略进行管理。

九、工业网络为什么需要考虑冗余？

对于普通办公网络来说，一条链路出现故障可能只是导致部分终端无法访问网络。

但在自动化生产线上，如果关键网络链路发生故障，可能进一步影响PLC、机器人甚至整条产线的正常运行。

因此，对于重要生产网络，可以考虑网络冗余设计。

例如：

        工业交换机A
        /         \
       /           \
工业交换机B ───── 工业交换机C
       │             │
      PLC           机器人

根据设备和网络规模，可以选择：

· RSTP

· MSTP

· ERPS

· 链路聚合

· 双上联

· 双网络路径

等技术方案。

对于环网结构，还需要根据交换机实际支持的协议、网络规模以及设备厂商的实现方式进行方案设计，不能简单认为所有交换机都可以通过任意环网协议实现相同效果。

十、PLC、机器人、传感器网络如何选择工业交换机？

实际选型时，可以按照以下几个步骤进行。

第一步：确认设备接口

首先确认PLC、机器人、传感器、HMI等设备采用什么通信接口。

例如：

RJ45电口、光口、RS-485、CAN、IO-Link等。

如果现场设备本身不是以太网接口，则可能需要通过远程IO、协议转换器或者其他工业通信设备接入网络。

第二步：统计设备数量

统计需要接入交换机的设备数量，并预留一定数量的备用端口。

例如现场有12台设备，不建议简单选择12口交换机，而应该考虑后续设备增加以及维护需求。

第三步：确定接入速率

根据设备实际通信需求选择：

百兆、千兆、2.5G、5G或者10G。

PLC、机器人控制器等设备很多情况下采用百兆或千兆以太网接口，但工业相机、视觉服务器等高带宽设备可能需要更高的接口速率。

第四步：确定上联方式

如果只是一个小型控制柜内部通信，千兆上联可能已经足够。

如果多个生产单元需要汇聚，或者网络中存在大量视觉数据，则可以考虑：

千兆接入 + 万兆光纤上联。

第五步：确定是否需要管理功能

小型、简单网络可以根据实际情况选择非网管交换机。

对于中大型工业网络，则可以根据需要选择支持：

· VLAN

· QoS

· STP/RSTP/MSTP

· ERPS

· LACP

· ACL

· SNMP

· Syslog

· 端口镜像

等功能的网管型工业交换机。

第六步：确认工业环境要求

最后还需要根据现场环境确认：

· 工作温度

· 电源方式

· 安装方式

· EMC/抗干扰能力

· 防护等级需求

· 光纤接口类型

· 冗余电源需求

从而选择更加适合实际工业现场的产品。

十一、一个典型的智能制造网络架构

综合来看，一个中型智能生产单元可以采用这样的网络结构：

                 MES / SCADA / 服务器
                          │
                    万兆光纤网络
                          │
                  ┌───────┴───────┐
                  │ 汇聚工业交换机 │
                  └───────┬───────┘
                          │
                    万兆光纤上联
                          │
                  ┌───────┴───────┐
                  │ 接入工业交换机 │
                  └───────┬───────┘
             ┌────────────┼────────────┐
             │            │            │
            PLC          机器人       工业PC
             │            │            │
          远程IO       控制柜       视觉系统
             │                         │
          传感器                    工业相机

在这个架构中，工业交换机承担的是“连接与汇聚”的基础角色。

现场设备负责采集、控制和执行，交换机负责数据转发与网络组织，上层系统则负责监控、分析、生产管理以及数据处理。

最终形成：

设备层 → 控制层 → 网络层 → 管理层

的完整工业数字化网络。

十二、工业交换机正在成为智能制造的重要网络基础设施

随着PLC、机器人、工业相机、传感器和边缘计算设备数量不断增加，工业网络正在从简单的“设备互联”向“数据互联”发展。

过去，一台交换机可能只是负责连接几台PLC。

现在，一套工业网络可能同时承载：

PLC控制数据 + 机器人数据 + 传感器数据 + 视觉数据 + MES数据 + 设备管理数据。

这意味着工业交换机不仅要“能连接”，还需要根据不同工业场景，在带宽、可靠性、网络管理、冗余和工业环境适应能力等方面进行综合设计。

对于智能制造企业而言，合理的工业交换机选型与网络架构设计，可以为PLC、机器人、传感器以及更多自动化设备提供稳定的数据通信基础，并为未来产线扩展和数字化升级预留网络空间。

结语

PLC负责控制，机器人负责执行，传感器负责感知，而工业交换机则负责把这些设备连接起来。

从单个控制柜，到整条自动化产线，再到整个智能工厂，工业交换机都承担着重要的网络连接和数据交换任务。

因此，在建设工业网络时，不能只考虑“交换机有几个网口”，而应该从设备接口、端口数量、接入速率、上联带宽、网络冗余、VLAN/QoS、管理功能以及工业环境适应能力等多个维度进行综合选择。

随着智能制造不断向网络化、数字化和智能化发展，工业交换机也将从单纯的网络连接设备，逐渐成为智能工厂的重要基础网络设施。
