在机器视觉、自动检测、尺寸测量和缺陷检测等工业应用中，工业相机产生的大量图像数据需要通过工业以太网实时传输至工业电脑或视觉控制器。 很多客户在选择工业交换机时，第一反应往往是： “4台工业相机，买一台8口千兆工业交换机是不是就可以了？” 实际上，交换机的端口数量只是选型的第一步。 当现场接入的是高分辨率工业相机时，还需要进一步考虑： 相机分辨率、帧率、像素格式、单端口带宽、汇聚带宽以及工业现场对交换机接口类型的要求。 本文通过一个实际的工业视觉网络选型案例，分析4台海康工业相机接入工业交换机时，为什么需要重点关注全电口设计和相机帧率调整。
一、客户项目需求

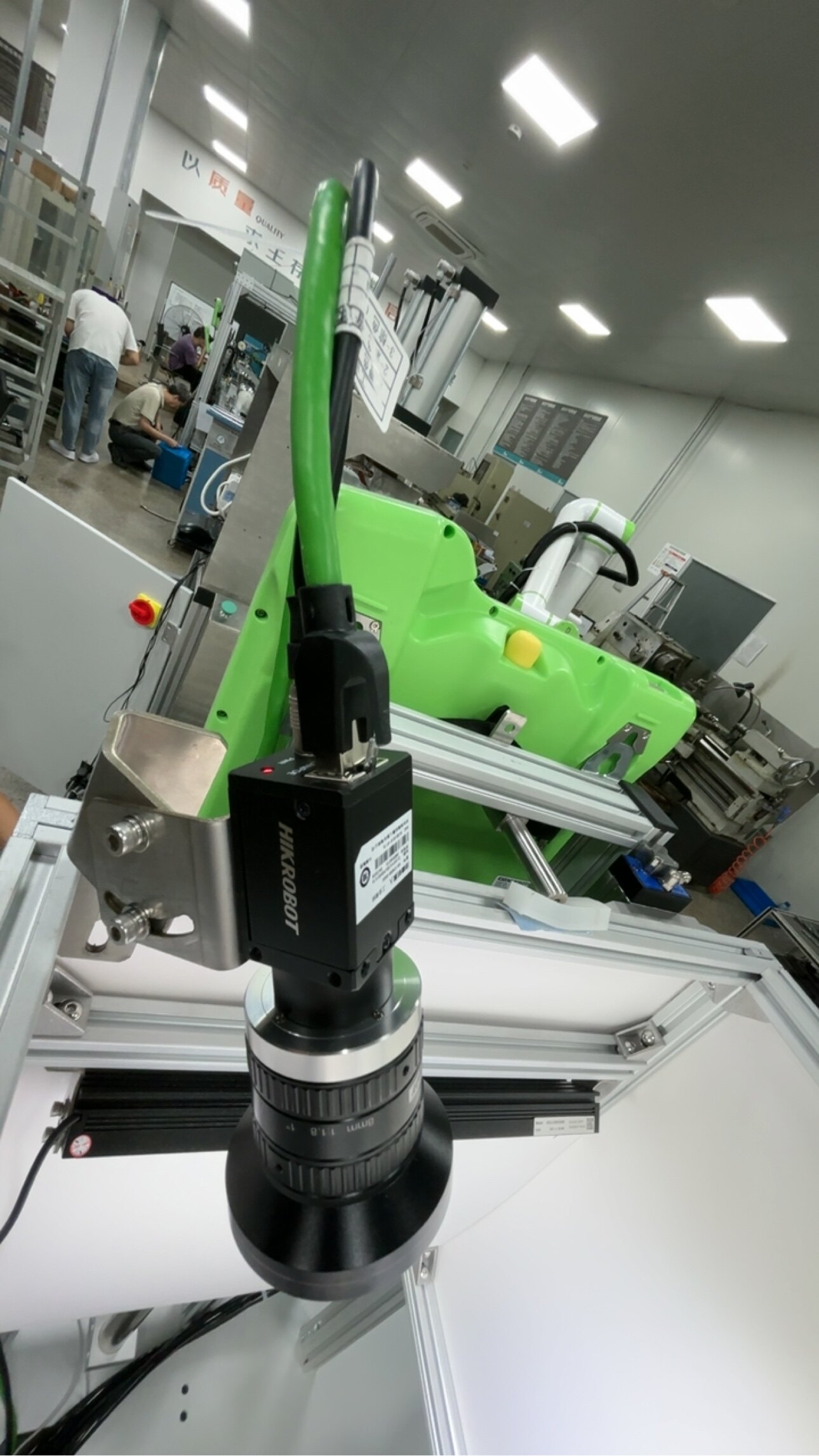

某工业视觉检测项目需要使用4台海康机器人工业相机，对生产线上的产品进行同步或连续图像采集。
客户提出了比较明确的设备要求：
客户需求
使用4台海康工业相机
相机型号：MV-CH089-60GC
工业相机通过网口连接交换机
需要1台工业级交换机完成4台相机的网络接入
工业现场要求交换机采用全电口设计
如果按照相机正常工作参数接入后网络带宽压力较大，则可以根据现场实际检测需求适当降低工业相机帧率
工业交换机需要适应工业现场长期运行环境
从客户需求来看，这并不是简单的“4个网口够不够”的问题，而是一个典型的：
工业相机带宽 + 交换机端口 + 汇聚链路
的综合选型问题。
二、先看工业相机本身的网络参数
海康机器人MV-CH089-60GC V5属于CH系列工业面阵相机，公开资料显示其分辨率为4096×2160，最高帧率约13.9 fps，数据接口为GigE。
其核心参数可以简单理解为：
参数 | MV-CH089-60GC V5 |
|---|---|
类型 | 工业面阵相机 |
分辨率 | 4096 × 2160 |
最大帧率 | 约13.9 fps |
数据接口 | GigE |
彩色/黑白 | 彩色 |
快门 | 全局快门 |
像素尺寸 | 3.45 μm |
需要特别注意的是：
13.9 fps并不意味着网络中永远按照固定的13.9 fps产生完全相同的流量。
实际网络流量还会受到：
Pixel Format
图像高度
曝光参数
帧率
图像压缩
触发模式
实际图像输出方式
等因素影响。
海康机器人相关用户手册也明确说明，工业相机实际帧率与带宽、像素格式等因素有关，并可以通过Acquisition Frame Rate等参数对帧率进行控制。
因此，工业交换机选型不能只看“相机是千兆网口”。
三、4台相机同时工作，为什么要关注交换机带宽？
这是这个项目选型的核心。
以4096×2160分辨率、8 bit像素数据进行一个理论估算：
4096 × 2160 × 8 bit
≈ 70.8 Mbit/帧
如果按照约13.9 fps计算：
70.8 Mbit × 13.9
≈ 984 Mbit/s
也就是说，在特定像素格式和连续满帧输出条件下，单台相机的数据量就可能非常接近千兆以太网的链路能力上限。
4台相机同时工作时：
约 984 Mbit/s × 4
≈ 3.94 Gbit/s
这里需要强调：
这只是基于分辨率、帧率和8 bit数据进行的理论带宽估算，并不等于实际持续网络流量。
实际流量还要结合相机具体Pixel Format、数据传输机制、是否使用压缩、触发方式以及视觉软件实际接收情况进行确认。
但是这个计算已经能够说明一个重要问题：
4台高分辨率工业相机同时向同一台工业电脑传输图像时，不能只看每台相机都是千兆网口，还必须考虑汇聚链路。
四、为什么“4个千兆电口”不一定就够？
假设采用：
Camera 1 ──┐
Camera 2 ──┤
Camera 3 ──┤── 工业交换机 ── PC
Camera 4 ──┘
交换机左侧有4个千兆电口。
表面上看：
4台相机 + 4个千兆口 = 正好。
但真正需要关注的是右侧。
如果交换机到工业PC只有：
1 Gbit/s
那么4台相机产生的汇聚流量最终都要经过这一条1G链路。
网络结构实际上变成：
Camera 1 ──1G──┐
Camera 2 ──1G──┤
Camera 3 ──1G──┤
Camera 4 ──1G──┤
↓
[工业交换机]
│
│ 1G
↓
工业视觉工作站
这就形成了明显的上联带宽瓶颈。
即使交换机有足够多的千兆电口，也不代表它能够无瓶颈地完成4路高带宽图像数据汇聚。
五、因此，本项目的选型重点不是“几个口”，而是“怎么汇聚”
针对客户要求，可以考虑两种方案。
方案一：全电口工业交换机 + 高速电口上联
如果客户明确要求：
工业交换机必须全部采用电口，不使用光口。
那么可以优先考虑：
多千兆电口接入 + 高速RJ45电口上联
例如网络结构：
海康工业相机
Camera 1 ───── 1G电口
Camera 2 ───── 1G电口
Camera 3 ───── 1G电口
Camera 4 ───── 1G电口
│
↓
┌───────────┐
│ 工业交换机 │
│ │
│ 4×1G电口 │
│ +高速电口 │
└─────┬─────┘
│
高速上联
│
↓
工业视觉PC
这种方案最大的优势是：
既满足客户“全电口”的要求，又能够通过高速上联降低多路相机数据汇聚造成的瓶颈。
具体选择1G、2.5G、5G还是10G上联，则应该根据实际图像流量和视觉电脑网卡规格进一步确定。
六、为什么不能简单地说“4台相机就必须10G”？
这是工业视觉网络选型中需要避免的另一个误区。
虽然前面的理论计算显示4台相机在特定条件下可能产生接近4Gbps的数据量，但这并不意味着：
任何4台MV-CH089-60GC项目都必须使用10G交换机。
原因在于实际项目可能存在：
相机并非同时连续采集
使用外部触发
实际帧率低于最大帧率
Pixel Format不同
图像压缩
图像并非持续满载传输
四台相机并非同时向同一PC持续发送
视觉软件本身存在缓存和调度机制
所以正确的工程思路应该是：
先计算实际业务流量，再确定交换机上联带宽。
而不是看到“4台相机”就机械地选择某一种速率。
七、方案二：全千兆电口工业交换机 + 降低工业相机帧率
如果客户对交换机提出：
必须全电口，而且项目预算希望控制在千兆工业交换机范围内。
那么还可以从相机端进行调整。
也就是：
通过降低工业相机实际工作帧率，降低网络持续数据流量。
例如：
原始设计：
4台相机
↓
较高帧率
↓
较大图像流量
↓
交换机汇聚压力较大
调整后：
4台相机
↓
根据检测节拍降低帧率
↓
降低单位时间图像数量
↓
降低网络持续带宽
↓
千兆电口方案更容易满足
海康机器人用户手册说明，相机可以通过Acquisition Frame Rate相关参数控制采集帧率，实际帧率受到带宽、像素格式等因素影响。
因此，如果客户的实际生产节拍并不需要13.9 fps，就没有必要让相机始终按照最高帧率运行。
八、降低帧率之前，首先要确认“视觉检测是否允许”
这里是整个方案中非常重要的一点。
不能为了迁就交换机而盲目降低相机帧率。
例如生产线要求：
每秒检测10个产品
那么相机可能至少需要满足相应的采集节拍。
如果为了降低网络流量，把相机帧率从较高值直接降低到：
5 fps
但生产线每秒有10个产品经过，那么就可能出现：
漏拍
漏检
产品无法对应
检测节拍下降
因此，正确流程应该是：
生产节拍
↓
需要多少张图像？
↓
计算实际所需帧率
↓
计算图像数据量
↓
确定网络带宽
↓
选择工业交换机
而不是反过来：
先买便宜交换机
↓
再强行降低相机性能
九、这个项目应该如何做带宽评估？
对于4台工业相机的项目，可以建立一个简单的估算表。
项目 | Camera 1 | Camera 2 | Camera 3 | Camera 4 |
|---|---|---|---|---|
分辨率 | 4096×2160 | 4096×2160 | 4096×2160 | 4096×2160 |
Pixel Format | 根据实际配置 | 根据实际配置 | 根据实际配置 | 根据实际配置 |
实际帧率 | X fps | X fps | X fps | X fps |
理论数据量 | 计算 | 计算 | 计算 | 计算 |
实际网络流量 | 实测 | 实测 | 实测 | 实测 |
最终再计算：
4台相机总流量
↓
交换机接入带宽
↓
交换机内部交换能力
↓
上联端口带宽
↓
工业PC网卡能力
↓
视觉软件接收能力
只有整个链路都匹配，方案才真正合理。
十、交换机选型还要考虑“全电口”到底意味着什么
客户提出“必须全电口”，在实际项目中通常意味着：
相机、工业电脑等设备希望直接通过RJ45网线连接交换机，不希望使用光模块或光纤链路。
因此，在确认交换机时需要进一步确认：
1. 相机接入口
至少需要：
4 × 千兆RJ45
用于连接4台工业相机。
2. 工业PC连接口
还需要考虑视觉工作站使用什么网卡。
例如：
1G网卡
2.5G网卡
5G网卡
10G网卡
交换机上联端口必须与PC网卡能力匹配。
3. 是否真的要求“所有端口都是电口”
如果客户要求：
“交换机不能有光口。”
那么就应该选择真正意义上的全RJ45工业交换机。
如果客户只是要求：
“相机侧必须使用电口。”
那么交换机仍然可以采用：
4×RJ45接入
+
1/2×SFP/SFP+上联
只要客户能够接受光纤上联，这实际上会增加网络设计的灵活性。
所以售前阶段一定要把客户的“全电口”需求问清楚。
十一、工业视觉网络中，交换机性能不能只看端口数量
除了接口数量和速率，还应该检查：
交换容量
用于判断交换机内部同时处理多路数据的能力。
包转发率
用于判断设备处理数据包的能力。
背板/交换结构
需要确认多端口同时工作时是否存在内部瓶颈。
MAC地址表
工业视觉系统中可能还会接入PLC、HMI、工业PC、机器人等设备，因此需要满足实际设备规模。
VLAN
如果视觉网络需要与PLC、办公网络、设备管理网络进行隔离，可以通过VLAN划分不同业务网络。
QoS
当工业视觉数据与控制数据共享网络时，可以根据项目需求对关键业务进行流量优先级设计。
端口镜像
后期出现相机丢帧、通信异常时，可以通过端口镜像配合Wireshark进行分析。
十二、为什么工业现场更建议使用工业级交换机？
这个案例中的交换机并不是简单的办公网络设备。
工业现场可能存在：
电机
变频器
机器人
PLC
伺服设备
强电设备
温度变化
粉尘
振动
因此，除了网络带宽之外，还应该考虑交换机的工业环境适应能力。
例如：
工作温度
电源冗余
EMC抗干扰
DIN导轨安装
工业级端子
端口可靠性
环网冗余
网络管理能力
对于生产线长期连续运行的视觉系统而言，交换机不仅承担“转发数据”的作用，也是整个视觉网络基础设施的一部分。
十三、本项目最终可以形成两种选型思路
根据客户提出的条件，可以将方案归纳为：
方案A：优先保证图像传输能力
4台MV-CH089-60GC
↓
4×千兆电口
↓
全电口工业交换机
↓
高速电口上联
↓
工业视觉PC
适合：
对图像传输速率要求较高、希望尽可能保留相机工作性能的项目。
重点关注：
高速上联、交换机交换能力、PC网卡以及实际图像流量。
方案B：优先控制设备成本
4台MV-CH089-60GC
↓
4×千兆电口
↓
全千兆电口工业交换机
↓
工业视觉PC
同时：
根据生产节拍
↓
合理降低相机帧率
↓
降低实际图像数据流量
适合：
生产节拍允许降低帧率，同时客户对交换机速率和成本有明确限制的项目。
需要注意：
降低帧率必须经过视觉系统验证，不能单纯为了降低网络负载而牺牲检测节拍。
十四、客户选购工业交换机时，可以先问这6个问题
面对类似的工业视觉项目，技术人员在推荐交换机之前，可以先向客户确认：
问题1：工业相机具体型号是什么？
不要只问：
“几台相机？”
应该进一步获取：
品牌 + 完整型号 + 接口类型。
问题2：相机实际工作帧率是多少？
最高帧率和实际工作帧率并不是一回事。
需要确认：
客户实际使用多少fps？
问题3：相机是否同时连续采集？
例如：
4台同时连续采集
和：
4台轮流触发
对网络带宽的需求可能完全不同。
问题4：视觉PC是什么网卡？
这是非常容易被忽略的一项。
如果：
4台相机 → 交换机 → 1G PC网卡
那么即使交换机内部拥有更高的交换能力，最终仍然可能受到PC侧1G接口限制。
问题5：客户要求全电口，还是相机接入侧全电口？
这个问题一定要问清楚。
因为：
全电口交换机
和：
电口接入 + 光口上联
属于不同的网络设计。
问题6：生产线允许降低帧率吗？
如果允许，就可以通过：
降低帧率 → 降低持续数据量 → 降低交换机及上联带宽压力
来优化成本。
如果不允许，则应该优先按照最大实际业务流量进行网络设计。
十五、这个案例给工业交换机选型带来的启示
这个客户案例说明，工业交换机选型不能简单按照：
“4台设备，所以选择8口交换机。”
真正合理的选型逻辑应该是：
工业相机型号
↓
分辨率
↓
Pixel Format
↓
实际帧率
↓
单台相机实际流量
↓
多台相机汇聚流量
↓
交换机接入端口
↓
交换机内部交换能力
↓
上联端口带宽
↓
工业PC网卡
↓
最终确定交换机型号
尤其是在机器视觉项目中，“端口速率”和“实际业务带宽”不能画等号。
一台千兆工业相机并不意味着它任何时候都会持续占满1Gbps；同样，4台千兆相机也不意味着只要交换机拥有4个千兆电口就一定能够满足整个系统需求。
十六、结语
随着机器视觉在智能制造、质量检测、尺寸测量、机器人引导等场景中的应用越来越广泛，工业相机产生的数据量也成为工业网络设计中不可忽视的一部分。
本案例中，客户需要使用4台海康MV-CH089-60GC工业相机，并明确要求工业交换机采用全电口设计。针对这一需求，不能只从“交换机需要几个网口”出发，而应该综合分析：
相机分辨率、实际帧率、像素格式、相机数量、同时采集方式、交换机接入速率、汇聚带宽以及工业PC网卡能力。
如果客户希望保持较高的图像采集能力，可以考虑：
多千兆电口接入 + 高速电口上联的全电口工业交换机方案。
如果现场生产节拍允许降低相机帧率，则可以通过：
合理降低帧率 → 控制实际数据流量 → 选择满足需求的全千兆电口工业交换机。
最终的工业交换机选型，不是简单追求“更高的端口速率”，也不是单纯追求“端口数量够用”，而是要让：
相机性能、网络带宽、交换机性能和生产节拍真正匹配。
这也是工业视觉网络进行交换机选型时，最值得关注的核心原则。
